仕様・形状・適用範囲

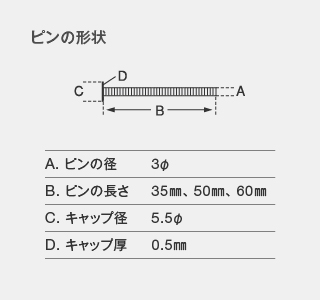

ピン仕様・形状
ストロングピン

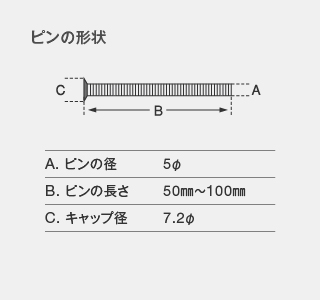

■テーパーキャップ施工（仕上げ凹凸なし）

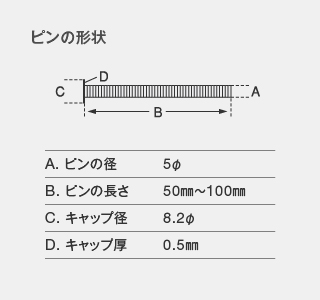

■平キャップ施工（仕上げ凸0.5mmあり）

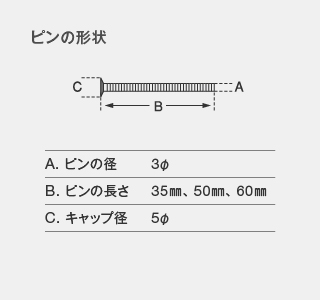

スモールピン
■テーパーキャップ施工（仕上げ凹凸なし）
■平キャップ施工（仕上げ凸0.5mmあり）
※ストロングピン・スモールピンいずれもピンの長さ及びキャップ部塗装色はカスタマイズが可能

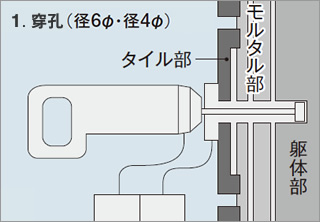

工程

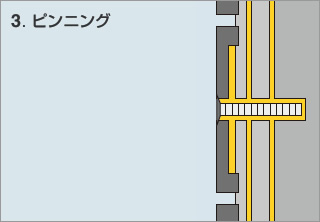

■テーパーキャップ施工（仕上げ凹凸なし）

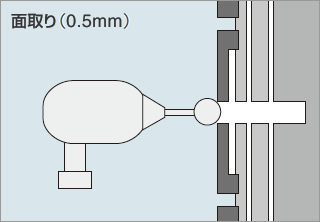

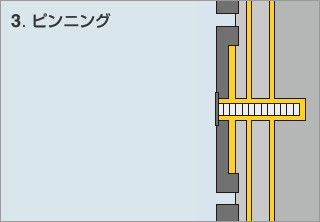

■平キャップ施工（仕上げ凸0.5mmあり）
調査及び施工条件の決定
1. 打音検査
2. マーキング・ファイバースコープ
3. ハイブリッドピン長さ決定（タイル厚、モルタル厚、空隙厚、+30mm程度）
4. 施工本数の決定
5. キャップの色合わせ

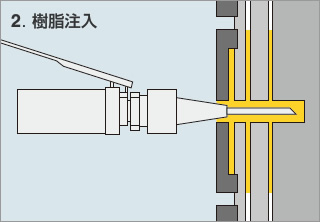

6. 樹脂注入量の決定
ピン施工本数設定基準
1. タイル陶片裏足部の浮き…1本/1枚
2. 下地浮き… 公共建築改修工事標準仕様書に準じる。
但し標準仕様書に該当しない場合（直張り及び張付モルタルと下地モルタル界面の浮き）は別途協議による。
ハイブリッドクイック工法 適用範囲
部位
unlimited（部位の制限なし）
下地
● コンクリート造
● PC板
● GRC板
その他（要協議）
○ セメント成型板
○ レンガ造
○ コンクリートブロック造
仕上げ
● タイル張
● 石張
● 硝子結晶板張
● レンガ張
● モルタル塗
その他（要協議）
○ 下地に接着張りの材料
ハイブリッドクイック工法 ［工法特許］
本工法で使用する指定機材〔穿孔システム、特殊ノズル、キャップ一体型ステンレスピン〕は、21の特許技術で構成されており、その技術の集合体が独自の耐震外壁タイル改修技術［環境配慮型］を構築します。
